مادة شفرة: | الحديد الزهر | تطبيق: | غلاية تعمل بالفحم |
---|---|---|---|
مرحلة: | المرحلة 3 | اختبار المكره: | ضبط التوازن الديناميكي |
الجهد االكهربى: | 220 فولت ، 380 فولت ، 420 فولت | خاصية: | كفاءة عالية |
تسليط الضوء: | boiler exhaust fan,fd fan in boiler |

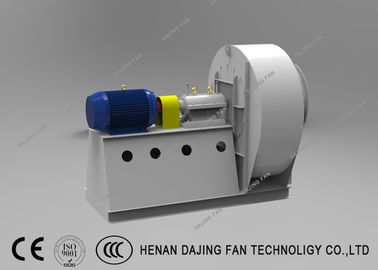

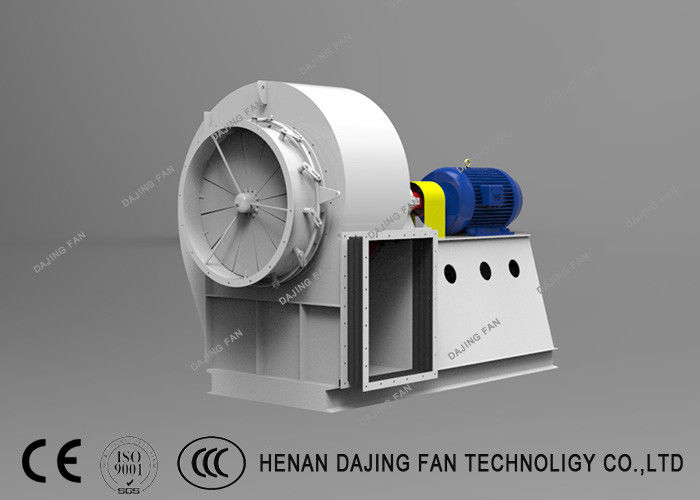

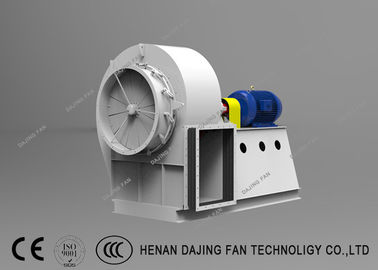

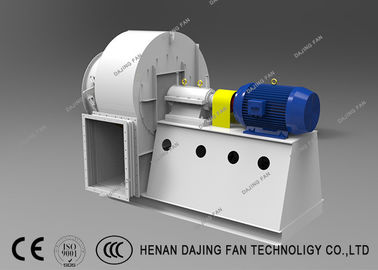

مروحة منفاخ تعمل بالغاز تعمل بالفحم تدفق هواء كبير ضغط متوسط كفاءة عالية
4-73 series boiler centrifugal fans are applicable to industrial boiler that burns a variety of media and equipped with devices to reduce smoke and dust. 4-73 مراوح الطرد المركزي من سلسلة المرجل قابلة للتطبيق على المراجل الصناعية التي تحرق مجموعة متنوعة من الوسائط ومجهزة بأجهزة لتقليل الدخان والغبار. The conveying gas temp 250°C. درجة حرارة غاز النقل 250 درجة مئوية. The drive means of this fan has C-type and D-type two kinds with water-cool, bearing base and air volume regulating door, If a de-oscillator is chosen, the user can lace the fan in the concrete plane. وسائل الدفع لهذه المروحة لها نوعان من النوع C و D من النوع المائي مع قاعدة تحمل الماء البارد وتنظيم حجم الهواء ، إذا تم اختيار مذبذب ، يمكن للمستخدم ربط المروحة في المستوى الخرساني. It is easy to install and debug with noneed for the bolt. من السهل التثبيت والتصحيح مع عدم وجود الترباس. Our company can provide the stainless steel heat boiler centrifugal blower when the temperature of air must exceed 250 °C. يمكن لشركتنا توفير منفاخ الطرد المركزي من الفولاذ المقاوم للصدأ عندما يجب أن تتجاوز درجة حرارة الهواء 250 درجة مئوية.
مروحة المرجل التي تعمل بالفحم تدفق الهواء الكبير الضغط المتوسط الكفاءة العالية |
|||
مروحة الطرد المركزي | تدفق الهواء | 8000 ~ 50000 | م 3 / ساعة |
الضغط | 900 ~ 3400 | بنسلفانيا | |
السرعة الدورانية | 2900/1450/960/730 | ص / دقيقة | |
مواد | الكربون الصلب | ||
محرك | قوة | 4 ~ 55 | كيلوواط |
الجهد االكهربى | 220/380/440/6000/6600 | الخامس | |
تكرر | 50/60 | هرتز |
المعايير والقوانين
The design and manufacturing of the fan shall comply with JB/T 10563-2006 Technical Specification for General Purposes Centrifugal Fans; يجب أن يتوافق تصميم وتصنيع المروحة مع المواصفات الفنية JB / T 10563-2006 للأغراض العامة لمراوح الطرد المركزي ؛ The wheel dynamic balancing test shall comply with JB/T 9101-1999 Fan Rotor Balance; يجب أن يتوافق اختبار التوازن الديناميكي للعجلة مع ميزان دوار المروحة JB / T 9101-1999 ؛ The wheel overspeed test shall comply with JB/T 6445-2005 Overspeed Test for Industrial Fan Impeller; يجب أن يتوافق اختبار السرعة الزائدة للعجلة مع اختبار السرعة الزائدة JB / T 6445-2005 لمكره المروحة الصناعية ؛ The air performance test shall comply with JB/T AMCA 210-99 Laboratory Methods of Testing Fans for Aerodynamic Performance Rating. يجب أن يتوافق اختبار أداء الهواء مع طرق مختبر JB / T AMCA 210-99 لاختبار مراوح تقييم الأداء الديناميكي الهوائي. The welding technique shall comply with JB/T 10213-2000 Technical Specification for Fan Welding Inspection; يجب أن تتوافق تقنية اللحام مع المواصفات الفنية JB / T 10213-2000 لفحص لحام المروحة ؛ The fan safety shall comply with GB/T 19074-2003 Industrial fans--Mechanical safety of fans--Guarding. يجب أن تتوافق سلامة المروحة مع المراوح الصناعية GB / T 19074-2003 - السلامة الميكانيكية للمراوح - الحماية.
عجلة
The wheel shall be of the backward curved centrifugal steel type and all welded. تكون العجلة من الصلب الطرد المركزي المنحني إلى الخلف وتكون ملحومة بالكامل. The wheel shall be statically and dynamically balanced up to ISO 1940-G4.0 standard. يجب أن تكون العجلة متوازنة بشكل ثابت وديناميكي حتى معيار ISO 1940-G4.0. Stable airflow and low sound should be ensured as the wheel is operating at the maximum allowable speed. يجب ضمان تدفق الهواء المستقر والصوت المنخفض حيث تعمل العجلة بأقصى سرعة مسموح بها. Drop in performance shall be avoided as the operating point moves up or down. يجب تجنب انخفاض الأداء مع تحرك نقطة التشغيل لأعلى أو لأسفل. The wheel shall be readily removable for cleaning or maintenance. تكون العجلة قابلة للإزالة بسهولة للتنظيف أو الصيانة.
الإسكان مروحة
The fan housing shall be constructed of steel and it shall be thick and strong enough to withstand the maximum operating weight of the fan. يصنع غلاف المروحة من الصلب ويكون سميكًا وقويًا بما يكفي لتحمل أقصى وزن تشغيل للمروحة. The housing shall be continuously welded and have an access door for removing possible foreign bodies. يجب أن يلحم السكن باستمرار ويكون له باب دخول لإزالة الأجسام الغريبة المحتملة.
مدخل
The inlet shall be designed in line with aerodynamics. يتم تصميم المدخل بما يتناسب مع الديناميكا الهوائية. It shall be streamlined for better airflow movement and efficiency, reducing turbulence and sound. يجب تبسيطها لتحسين حركة وكفاءة تدفق الهواء ، مما يقلل من الاضطراب والصوت.
عملية إنتاج مروحة الطرد المركزي:
عرض الحالة:
التعليمات
س 1: ما هي المعلومات التي تحتاجها لتحديد طراز المروحة المناسب؟
ج: تدفق الهواء ، الضغط الكلي أو الضغط الساكن ، درجة حرارة المدخل ، الجهد والتردد المحلي ، الارتفاع إلخ. إذا كان هناك غاز قابل للاشتعال ومتفجر ، أو تحميل غبار كبير في الوسط ، يرجى إبلاغ المصمم أيضًا.
Q2: هل يمكنني استخدام تصميم الشعار الخاص بي على السلع؟
ج: نعم ، يتوفر الشعار والتصميم المخصص على المنتجات الجماعية. (لا يمكن أن يشكل انتهاكًا)
س 3: ما هي مدة التسليم لجعل الأعمال التجارية؟
A: In general, we send the shipment in FOB term. ج: بشكل عام ، نرسل الشحنة في مصطلح فوب. However, the terms of CIF and C&F are acceptable which depends on the preference of the client. ومع ذلك ، فإن شروط CIF و C&F مقبولة والتي تعتمد على تفضيل العميل.
س 4: ما هو وقت التسليم؟
ج: عادة ، يستغرق الأمر 15-30 يومًا.
